偏光ビームスプリッター
キューブ型

OE技研では、各種ビームスプリッターを高精度・高品質かつ小ロット対応でご提供しております。

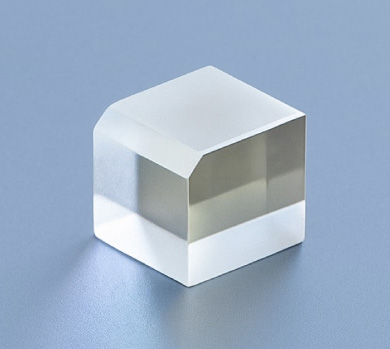

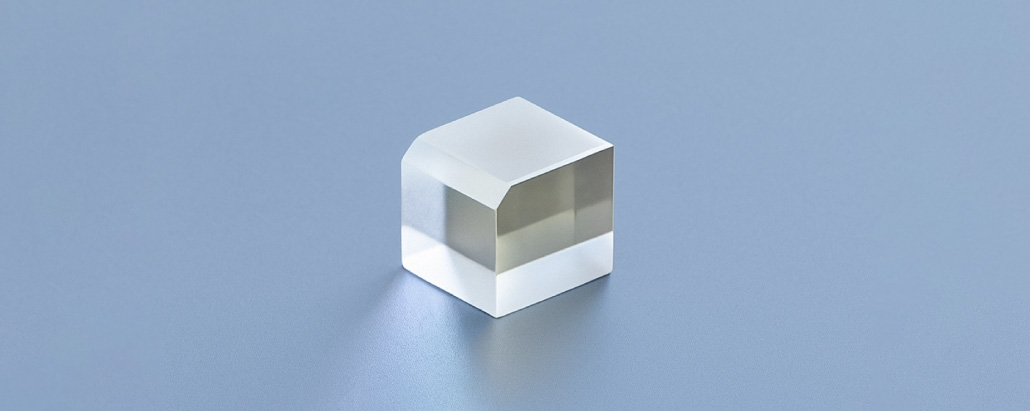

キューブ型PBS(偏光ビームスプリッター)の基本構造は、二つの直角プリズムを接合し、その接合面に偏光分離膜を形成する構造です。これにより、P偏光は透過し、S偏光は反射される特性を持ちます。
当社は、映像・情報機器分野やレーザーシステム分野での採用実績が豊富で、お客様の用途や仕様に応じたカスタマイズ設計にも柔軟に対応可能です。

以下に、簡易的な技術実績の一例を紹介いたします。


特殊構造の技術/実績
入射・出射の特殊構造

複数光源からの同時入射や、偏光状態に応じた多方向への出射を実現するマルチポート構造に対応。
特殊構造のPBSとして開発実績があります。

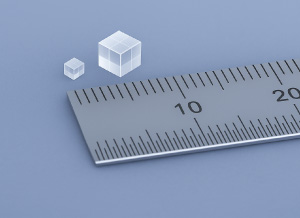

2mm角の小型PBSへの対応

小型デバイス向けの極小サイズの高精度PBSを提供可能。

小型デバイス向け極小サイズ

2×2mmサイズでの量産実績があり、更なる小型サイズにも特性・仕様に応じて対応可能です。
試作・開発段階から柔軟に対応いたします。

偏光分離膜への対応

情報・映像分野で培われたノウハウを活かし、小型サイズにおける高い偏光分離性能を実現。

角度依存性の制御

入射角の変化や偏光条件の制約がある環境でも安定した特性を発揮できるよう、膜設計と構造設計の両面から柔軟に対応しています。

幅広い波長領域への対応実績

特定波長から可視域全体にわたる広帯域まで、用途に応じた多様な波長に対応。
※仕様波長に応じて、適切な材質選定を提案いたします。

検査・試験による品質保証体制

透過率・反射率・偏光特性・角度特性など、光学性能の測定・評価体制を整備。
量産から試作まで、品質保証を伴った納品体制で対応しています。

対応範囲とカスタム提案について
OE技研では、一般的なPBSにとどまらず、複数入射・多出射構造、小型化、高精度膜設計など、特殊構造においても豊富な開発・製造実績があります。
材質・光学性能・サイズ・構造・環境耐性など、仕様に応じたフルカスタム設計が可能です。設計・構想段階からのご相談も承っておりますので、ぜひお気軽にお問い合わせください。
